新品推荐 | 兆易创新GD32E512，为高速光模块打造小封装管理方案

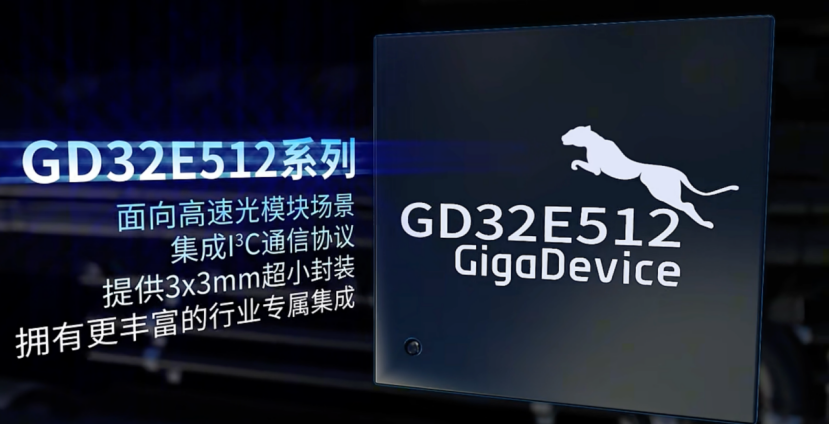

随着AI数据中心加速升级，400G、800G，乃至1.6T光模块的部署规模持续扩大。模块内部的空间越来越紧凑，监控点、模拟通道和管理接口越来越多。兆易创新新推出的GD32E512系列MCU，正是瞄准这一场景，面向高速光模块的监控与管理需求，将Arm Cortex-M33内核、I3C、MDIO和丰富的模拟资源集成在了小型封装中，为模块控制板增加了一种国产芯片选项。

主要特性

GD32E512 采用 Arm Cortex-M33 内核，最高主频 120MHz 。它的定位是 光 模块内的状态采集、器件配置与管理控制，而非承担高速电信号处理。兆易创新已公布多个存储容量和封装组合，主要特性如下：

• 处理与存储：GD32E512系列料号提供128KB至512KB Flash、64KB至128KB SRAM，可按监控程序、通信功能及升级空间选择容量。
• 面向光模块的接口：集成1路I3C、3路I2C和1路MDIO等接口，并配有4路SPI、USART、UART接口，可用于连接需要配置和状态读取的模块内器件。具体连接方式及兼容性仍需结合配套芯片验证。
• 模拟外设：配置2个12位ADC，并集成DAC、比较器和运算放大器，为采样与控制电路提供片上资源。实际能替代多少外围器件，取决于监测精度和控制环路设计。
• 小型封装：据兆易创新介绍，该系列支持最小3mm×3mm封装；官网选型页有FCCSP49、FCCSP64和FCCSP81料号，可匹配不同的PCB空间与引脚需求。
• 料号梯度：例如GD32E512CEY7TR采用FCCSP49封装，配备512KB Flash和128KB SRAM。若项目需要更多可用I/O，可进一步评估FCCSP64或FCCSP81型号。
• 引脚与采样通道：官网选型表显示，FCCSP49型号提供38个I/O、2个ADC及最多15个ADC输入通道。更大封装提供更多I/O和ADC输入通道，选型时还需核对引脚复用关系。
• 工作温度：GD32E512料号工作温度范围为−40℃至+105℃。模块设计仍需结合实际安装位置，验证芯片及周边器件的热表现。

从系统角度看， GD32E512 把管理通信、模拟采集和控制资源集中在一颗 MCU 上，有助于缓解高速光模块控制板的布线压力。

主要应用场景

GD32E512面向高速光模块的监控与管理，可用于400G、800G、1.6T等高速光模块的温度与电源监测、偏置及阈值控制、状态诊断、参数配置和固件升级。它也适合对小尺寸、多通道模拟资源和管理接口有要求的光互连设备。
