厚物科技 nMCS便携式PXIe测控系列 HW-1363(G3)

业界首款国产高性能3U 6槽PXIe笔记本 HW-1363(G3)是业界首款13.3’’内置Intel® CoreTM 6th或11th Gen i7四核八线程或八核十六线程CPU嵌入式PXIe控制器、PXIe Gen3.0高速背板、高清显示屏和加固机箱的测控笔记本，此PXIe笔记本采用专业的工业外观设计、全铝镁合金加固紧凑型设计，集成13.3’’高清显示屏、多点电容触摸屏、工业触摸板、防水硅胶键盘和测控电源等，具有高集成、强固、便携等特点，适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况。 HW-1363(G3)内置厚物科技高性能3U 6槽PXIe背板，基于PCIe Gen3.0技术，符合PXIe/PXI总线标准规范，具有1个3U PXIe系统槽和5个3U PXIe/PXI混合扩展槽（兼容PXIe和PXI模块），系统槽总带宽16GB/s，每个扩展槽均为PCIe3.0 x8专用带宽8GB/s，兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等PXIe/PXI模块。机器内置系统状态监控管理软件HMCSP，可实时监控机器内电源各分...

业界首款国产高性能3U 6槽PXIe笔记本

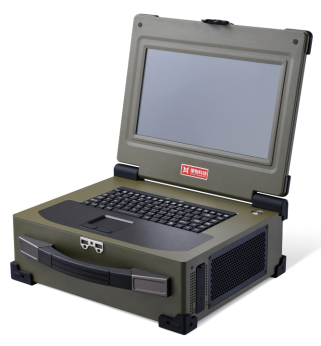

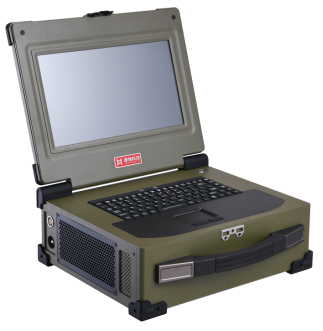

HW-1363(G3)是业界首款13.3’’内置Intel^® Core^TM 6^th或11^thGen i7四核八线程或八核十六线程CPU嵌入式PXIe控制器、PXIe Gen3.0高速背板、高清显示屏和加固机箱的测控笔记本，此PXIe笔记本采用专业的工业外观设计、全铝镁合金加固紧凑型设计，集成13.3’’高清显示屏、多点电容触摸屏、工业触摸板、防水硅胶键盘和测控电源等，具有高集成、强固、便携等特点，适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况。

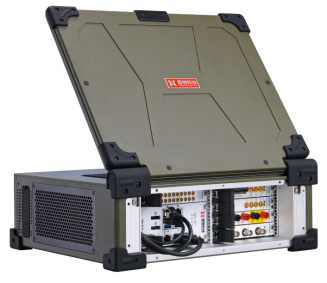

HW-1363(G3)内置厚物科技高性能3U 6槽PXIe背板，基于PCIe Gen3.0技术，符合PXIe/PXI总线标准规范，具有1个3U PXIe系统槽和5个3U PXIe/PXI混合扩展槽（兼容PXIe和PXI模块），系统槽总带宽16GB/s，每个扩展槽均为PCIe3.0 x8专用带宽8GB/s，兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等PXIe/PXI模块。机器内置系统状态监控管理软件HMCSP，可实时监控机器内电源各分路电压、机箱内部温度和风扇转速等，支持PWM风扇转速控制，根据机箱内部温度高低风扇自适应调整转速对控制器及模块进行散热。

HW-1363(G3)充分利用PXIe/PXI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点，根据项目应用不同，此PXIe笔记本可内置各种不同的PXIe/PXI模块，实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量，用户可以在此便携测控平台上快速搭建各种测量、测试及控制系统，适用于军工国防、航空航天、兵器电子、船舶舰载等野外实战应用场合和科学试验研究场合。

操作系统	Windows^® 7 （选项1、选项2） Windows^® 10（选项1、选项2、选项3）
处理器	Intel^® Core^TM 6^th Gen i7-6822EQ 2.0GHz (8MB Cache，up to 2.8GHz) 四核八线程（选项1） Intel^® Core^TM 6^th Gen i7-6820EQ 2.8GHz (8MB Cache，up to 3.5GHz) 四核八线程（选项2） Intel^® Core^TM 11^th Gen i7-11850HE 2.6GHz (24MB Cache，up to 4.7GHz) 八核十六线程（选项3）
内存	16GB DDR4（可升级为32GB/64GB）
存储	独创性双固态硬盘SSD设计： 1，NVMe 500GB SSD x1（系统盘）（可升级为1TB/2TB/4TB） 2，SATA3.0 1TB SSD x1（数据盘）（可升级为2TB/4TB/8TB）
链路配置	配套PXIe-9170控制器 PCIe Gen3.0规范 2 Link模式：2组PCIe3.0 x8
显示	13.3’’高清显示屏，1920x1080分辨率
触摸屏	多点电容触摸屏
背板	3U 6槽 PXIe背板，基于PCIe Gen3.0技术 1个PXIe系统槽和5个PXIe/PXI混合扩展槽系统槽总带宽16GB/s，5个扩展槽均为PCIe3.0 x8专用带宽8GB/s
IO接口	LAN x2，USB3.0 x4，USB2.0 x2，RS232 x1，DP x2，VGA x1，SMB x1，RESET x1，LED x4 PXIe机笼内缩45mm，IO航插接口适配器面板区域为285mm x 86mm
键盘	防水硅胶键盘
航插	用户可为PXIe/PXI模块灵活定制IO航插接口
散热	风扇支持PWM工作模式，自适应调速，主动散热，符合PXIe/PXI总线标准规范
电源	标准电源（选项1、选项2） 12V~32V直流宽压输入，航插接头配专用电源适配器330W：输入AC 100V~240V，输出DC 24V / 13.75A 额定带载300W 大功率电源（选项1、选项2、选项3） 85VAC~264VAC交流输入，47Hz~63Hz，航插接头针对大功率PXIe/PXI模块（射频、微波、FPGA、GPU等）额定带载600W
航空直流电源输出	28V航空直流电源输出，300W，具有程控功能 1，仅大功率电源（选项1、选项2、选项3）时支持 2，此为选配模块，需占用2个扩展槽空间
环境	工作温度： 0°C ~ 50°C（常温级）工作温度：-20°C ~ 60°C（宽温级）存储温度：-40°C ~ 70°C 相对湿度：5% ~ 95%（无凝露）
抗冲击	30G峰值，半正弦，11ms脉冲，符合IEC 60068-2-27标准
抗振动	2.4Grms@5~500Hz（X、Y、Z三方向各1小时），符合IEC 60068-2-64标准
尺寸	370 x 308 x 134 mm（不含包角及把手）
重量	11.6KG（含厚物科技PXIe-9170控制器）
包装	定制配套航空拉杆箱
类型	nMCS便携式PXIe测控系列
